Балансировка нагрузки на L3, L4 и L7

Современные компании строят инфраструктуру с учётом будущего роста трафика и требований к бесперебойной работе. Балансировка нагрузки распределяет запросы между серверами, снижает риск перегрузки и обеспечивает высокую доступность приложений. Различают три уровня балансировки — L3, L4 и L7. Каждый решает свои задачи и используется в разных сценариях в корпоративных и облачных системах.

Балансировка L3: распределение трафика на сетевом уровне

Балансировка на уровне L3 (Network Layer) работает с IP-пакетами и таблицами маршрутизации. Алгоритм выбирает оптимальный маршрут, не анализируя данные приложений. Часто используется протокол ECMP (Equal-Cost Multi-Path), который распределяет нагрузку между несколькими равнозначными маршрутами.

Преимущества:

●  высокая производительность и минимальная задержка;

●  простая интеграция в существующую топологию;

● надёжная маршрутизация между сегментами сети.

Ограничения:

● не отслеживает состояние сеансов;

● не анализирует данные приложений;

● не выполняет интеллектуальную маршрутизацию.

L3-балансировка эффективна для маршрутов между дата-центрами и шлюзами. Она задействуется, когда важна пропускная способность, а анализ контента не требуется.

Балансировка L4: контроль соединений на транспортном уровне

Балансировка на уровне L4 (Transport Layer) анализирует IP-адрес и порт назначения, распределяя трафик TCP и UDP между серверами. Решения принимаются без разбора содержимого, но с учетом состояния соединений. Такой подход обеспечивает высокую скорость обработки и устойчивость при больших объёмах запросов.

Возможности L4-балансировщиков:

●  поддержка TCP и UDP-протоколов;

● алгоритмы Round Robin, Least Connections, Weighted RR;

● постоянный health check серверов.

Преимущества:

● высокая пропускная способность;

● прозрачность для приложений и клиентов;

● простота масштабирования.

Недостатки:

●  отсутствие анализа HTTP-заголовков и данных приложений;

●  невозможность контентной маршрутизации.

L4 применяется для баз данных, DNS, SMTP, VoIP и других сервисов. Балансировщик нагрузки обеспечивает равномерное распределение соединений без сложной логики.

Балансировка L7: интеллектуальная маршрутизация на уровне приложений

L7 (Application Layer) анализирует содержимое запросов и работает с протоколами HTTP/HTTPS. Балансировщик может учитывать URI, cookie, тип контента, параметры API. Он выступает в роли reverse proxy, завершая SSL-сессии и создавая новые подсоединения к серверам с возможностью повторного использования пулов соединений.

Функции L7-балансировщиков:

●  маршрутизация по URL, заголовкам, типу контента, геолокации;

●  SSL-терминация и повторное шифрование (SSL-offload);

● интеграция с WAF и CDN;

●  сжатие и кэширование данных.

Преимущества:

● гибкая логика маршрутизации;

●  повышение безопасности и оптимизация трафика;

● поддержка A/B-тестирования и микросервисной архитектуры.

Ограничения:

● выше потребление ресурсов;

● более сложные настройка и мониторинг.

L7 применяют для веб-приложений, API, SaaS-платформ, в ситуациях, когда важны персонализированная маршрутизация и защита контента.

Сравнение и выбор уровня балансировки

Рекомендации по выбору:

●  для высокой скорости и простоты — L3 или L4;

● для гибкой логики и контентной маршрутизации — L7;

● для балансировки в облаке — комбинированная схема, подразумевающая L4 на внешнем уровне и L7 внутри приложений.

Пример реализации в корпоративной среде

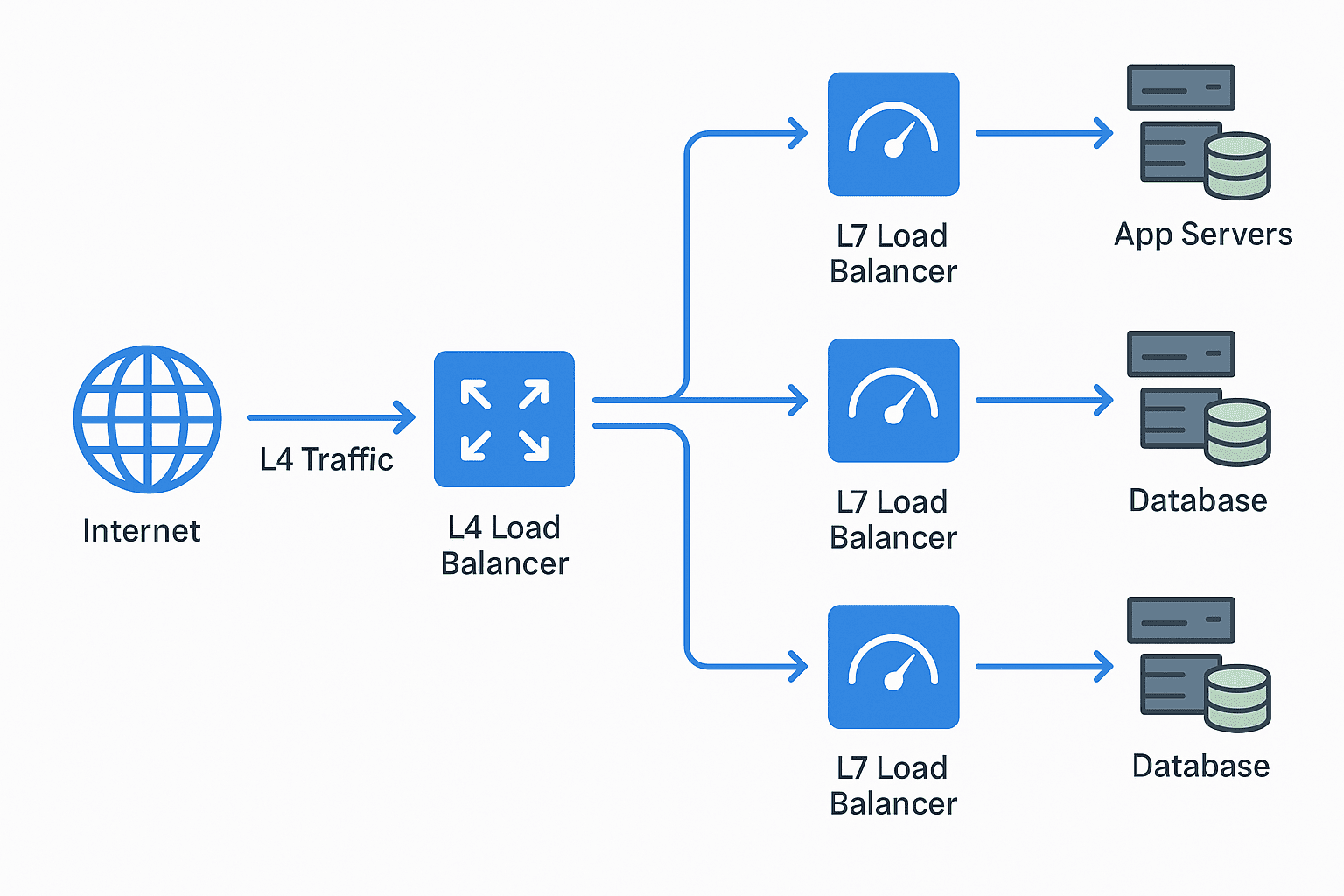

В современных облачных инфраструктурах часто применяют многоуровневую схему балансировки, в которой функции распределения нагрузки разделены между транспортным и прикладным уровнями.

На внешнем контуре работает L4-балансировщик, который распределяет входящие TCP- и UDP-потоки между зонами доступности или кластерами серверов. Он контролирует состояние узлов через health check и обеспечивает автоматическое переключение при отказе.

Во внутреннем контуре используется L7-балансировщик, анализирующий HTTP/HTTPS-запросы. Он завершает SSL-сессии, проверяет заголовки, URI и cookie, после чего направляет трафик к нужному приложению или микросервису. Такой подход позволяет реализовать интеллектуальную маршрутизацию и гибкое масштабирование сервисов без остановки работы.

Комбинация L4 и L7 повышает устойчивость инфраструктуры, снижает время отклика, упрощает обслуживание и делает систему готовой к работе под высокими нагрузками.
