Модель OSI. 7 уровней сетевой модели OSI с примерами


Модель OSI (или Open System Interconnection) характеризует взаимодействие сетевого оборудования. Иными словами, посредством неё общаются такие устройства, как ПК с сетевыми картами, коммутаторы, роутеры. В статье подробно разберём по порядку все уровни OSI.

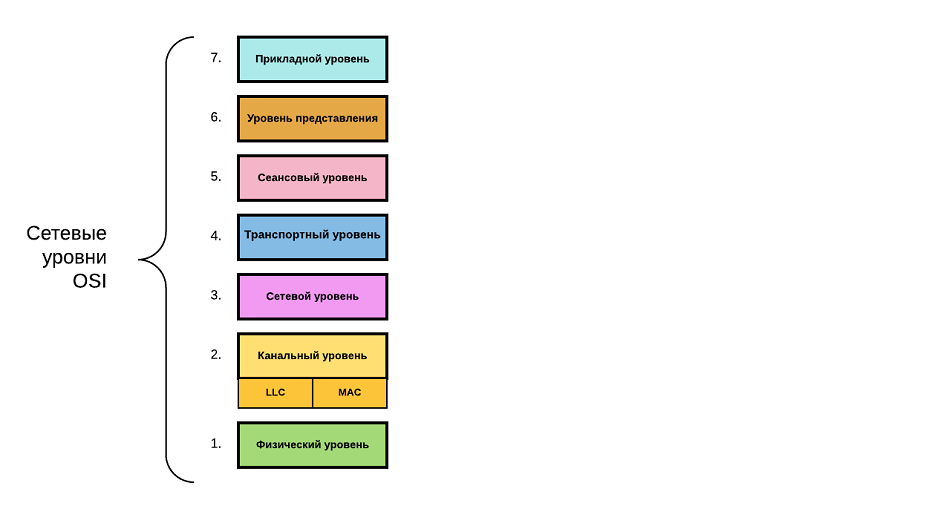

модель OSI

Всего в модели сетевого взаимодействия выделяют 7 уровней:

Физический (Physical)

На самой нижней ступени модели OSI находится физический уровень. Он занимается непосредственно передачей информации. Здесь сигналы (радиосигналы, электрические, оптические) уходят от отправителя к получателю. На текущем уровне речь идёт о кабелях, радиоэфире, кодировании нулей и единиц и др. Сигнал первого уровня – это группа напряжений различной амплитуды, волн либо радиочастот.

Один из основных стандартов среди технологий физического уровня – Ethernet.

Канальный уровень (Data Link)

После получения сигнала с предыдущего физического уровня, на следующем (канальном) уровне происходит проверка и исправление погрешностей передачи. Здесь появляются термины «фрейм» и «MAC-адрес». MAC адреса занимают 48 бит в шестнадцатиричном формате и могут записываться, например, таким образом: 00:26:57:00:1f:02.

Второй уровень более сложный, чем предыдущий, физический. В нём условно выделяют следующие подуровни управления:

  • LLC (логическим каналом)
  • MAC (доступом к среде)

Устройствами второго, канального, уровня считаются мосты и коммутаторы.


Бесплатный тестовый доступ к облаку на 30 днейПолучить





Сетевой уровень (Network)

Над канальным уровнем находится следующий – сетевой. На этой ступени вводятся понятия «маршрутизация» и «IP-адрес». Для трансформации MAC-адресов в IP применяется протокол ARP.

Здесь осуществляется маршрутизация трафика. Когда пользователь, к примеру, желает перейти на сайт и вводит его адрес, отправляется DNS-запрос. Ответом на него будет IP-адрес, который подставляется в пакет. Пакет данных – это новый термин, который появляется на 3-м сетевом уровне.

Устройствами здесь являются роутер или маршрутизатор.

Транспортный уровень (Transport)

Здесь происходит доставка информации по каналам внешней сети. Блоки данных в данном случае делятся на отдельные фрагменты, размеры которых будут зависеть от используемого протокола. Для транспортного уровня это TCP и UDP. Какой из них лучше использовать, зависит от типа передаваемых данных.

TCP (Transmission Control Protocol) – протокол, хорошо подходящий для передачи трафика, для которого любые потери пакетов чувствительны. Процесс передачи контролируется, благодаря чему потерянные пакеты будут обнаружены и запрошены повторно. UDP (User Datagram Protocol) применяется, когда потеря нескольких пакетов не принципиальна. Например, при передаче видео, изображений.

Сеансовый уровень (Session)

Сеансовый уровень в ответе за организацию сеансов связи между приложениями на компьютерах. Он отвечает за создание и окончание сеанса, обмен данными, за синхронизацию и другие процессы.

К протоколам сеансового уровня, например, относятся X.225, ISO 8327, SMPP (через него отправляются СМС сообщения), PAP.

Уровень представления (Presentation)

На шестой ступени осуществляется преобразование форматов данных, например, сжатие и кодирование.

Уровень приложений (Application)

Верхний уровень модели, где располагаются сетевые службы, с которыми напрямую взаимодействуют пользователи. Данный уровень описывает взаимосвязь приложений на ПК и внешней сети. Сюда относятся протоколы для просмотра страниц в интернете (HTTPS, HTTP), для работы с почтовыми службами (SMTP, POP3), для передачи файлов (FTP, TFTP) и другие.

Когда осуществляется передача с верхнего на нижний, это именуется инкапсуляцией данных, а в обратном порядке – декапсуляцией.
