Каждый день миллиарды устройств обмениваются данными через интернет: смартфоны загружают видео, серверы обрабатывают платежи, умные дома получают команды от владельцев. Но как компьютер в Москве понимает запрос от ноутбука в Токио? Как данные находят путь через тысячи промежуточных устройств и приходят в правильном порядке?
Ответ кроется в сетевых моделях — архитектурных стандартах, которые описывают, как должна работать передача данных. Две главные модели — OSI и TCP/IP — стали фундаментом современных сетей. Первая служит теоретической основой для понимания процессов, вторая управляет реальным интернетом.
В этой статье мы разберём обе модели, поймём их различия и узнаем, как данные путешествуют от вашего браузера до сервера на другом конце планеты.
Принцип многоуровневой архитектуры сетей
Проблема ранних компьютерных сетей
В 1970-х годах каждый производитель создавал собственные сетевые решения. Компьютеры IBM не могли общаться с машинами DEC, оборудование Cisco не понимало устройства Juniper. Инженерам приходилось писать отдельный код для каждой пары систем. Масштабирование превращалось в кошмар: добавление нового типа оборудования требовало обновления всех существующих устройств.
Отсутствие стандартов делало сети дорогими, негибкими и сложными в обслуживании.
Решение через многоуровневую абстракцию
Выход нашли в разделении сложной задачи сетевого взаимодействия на простые независимые уровни. Каждый уровень отвечает за свою задачу и предоставляет сервис уровню выше, не раскрывая детали реализации. Это как почтовая служба: отправитель не думает о маршрутах грузовиков — он просто передаёт письмо на почту, которая гарантирует доставку.
Физический уровень передаёт биты по кабелю, не зная, что означают эти данные. Транспортный уровень гарантирует надёжную доставку, не заботясь о типе кабеля. Прикладной уровень работает с HTTP или FTP, не задумываясь о маршрутизации пакетов.
Преимущества многоуровневого подхода
Архитектура упрощает разработку: программист может создать новое приложение, используя существующие транспортные протоколы. Производитель может заменить медные кабели на оптоволокно, не меняя протоколы верхних уровней.
Диагностика проблем становится проще: если сайт не открывается, можно проверить уровни последовательно — работает ли кабель, настроен ли IP-адрес, открыт ли нужный порт, корректно ли работает веб-сервер.
Модель OSI: семь уровней сетевого взаимодействия
История создания модели OSI
В 1984 году Международная организация по стандартизации (ISO) опубликовала модель OSI (Open Systems Interconnection) — эталонную семиуровневую архитектуру сетевого взаимодействия. Несмотря на теоретическую стройность, OSI проиграла конкуренцию более гибкой модели TCP/IP, но осталась важнейшим инструментом для обучения и понимания сетевых процессов.

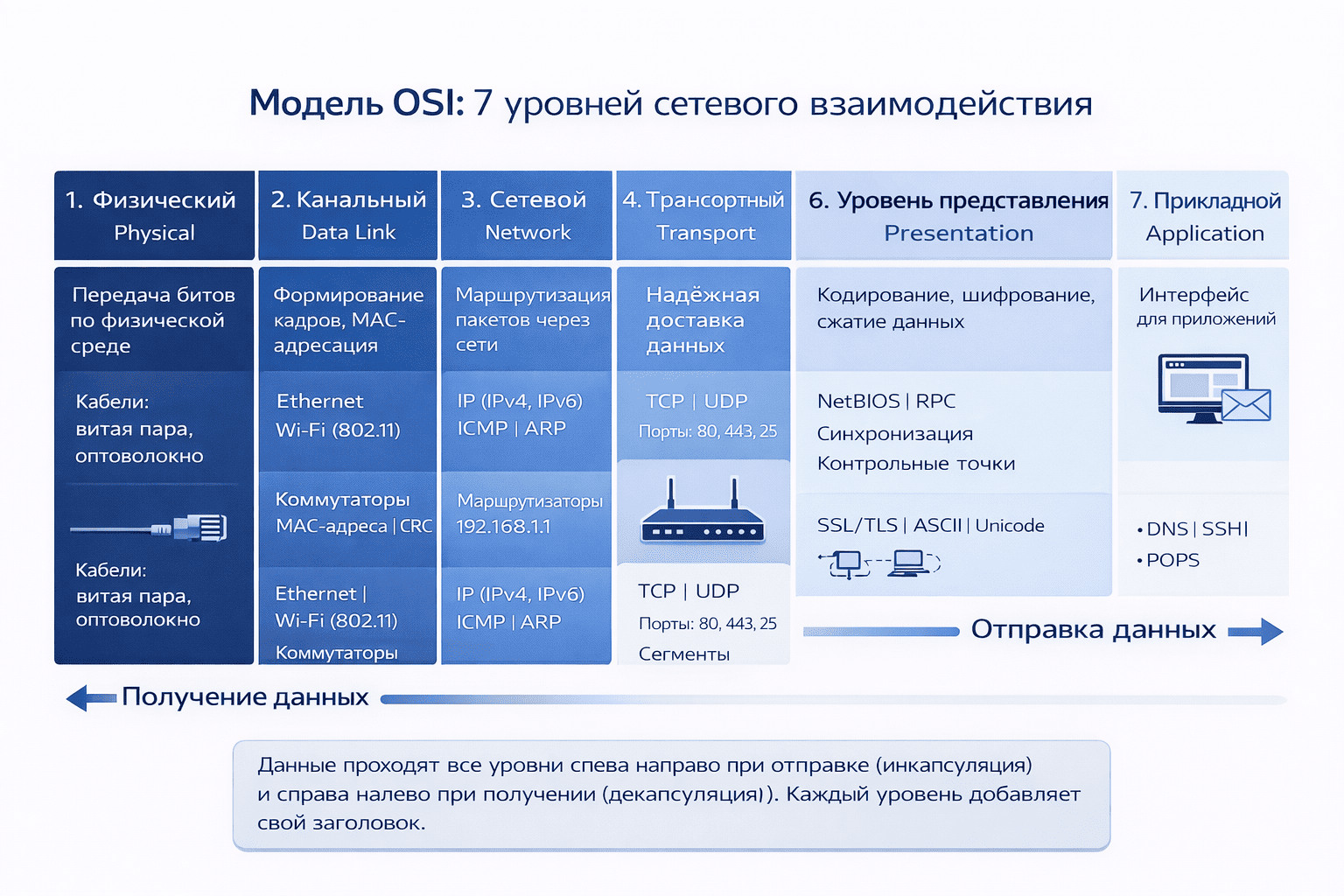

Уровни модели OSI
Физический уровень отвечает за передачу необработанных битов по физической среде. Здесь определяются характеристики кабелей (витая пара, оптоволокно), разъёмов (RJ-45), электрических сигналов, радиоволн. Уровень описывает, как единица кодируется высоким напряжением, а ноль — низким, какая частота используется в Wi-Fi. Примеры технологий: Ethernet, стандарты IEEE 802.11 для беспроводных сетей.
Канальный уровень организует биты в кадры — структурированные блоки данных с адресами отправителя и получателя. Здесь используются MAC-адреса — уникальные идентификаторы сетевых карт. Уровень обнаруживает ошибки передачи с помощью контрольных сумм (CRC) и управляет доступом к среде передачи. Коммутаторы работают именно на этом уровне, перенаправляя кадры на основе MAC-адресов.
Сетевой уровень нужен для маршрутизации — определения пути пакетов через множество сетей от источника до получателя. Основной протокол — IP (Internet Protocol), который использует логические IP-адреса. IPv4 использует 32-битные адреса (например, 192.168.1.1), IPv6 — 128-битные для решения проблемы исчерпания адресов. На этом уровне работают маршрутизаторы, которые анализируют таблицы маршрутизации и пересылают пакеты к следующему узлу.
Транспортный уровень обеспечивает надёжную доставку данных между приложениями. Два основных протокола: TCP (Transmission Control Protocol) гарантирует доставку всех данных в правильном порядке через установление соединения, подтверждения получения и повторную отправку потерянных пакетов. UDP (User Datagram Protocol) работает быстрее, но без гарантий — подходит для стриминга и онлайн-игр, где скорость важнее надёжности. Уровень использует порты для разделения приложений: веб-сервер слушает порт 80 (HTTP) или 443 (HTTPS).
Сеансовый уровень управляет установлением, поддержанием и завершением сеансов связи между приложениями. Он отвечает за синхронизацию передачи данных и расстановку контрольных точек для возобновления прерванных передач. В современных сетях функции этого уровня часто интегрированы в приложения.
Уровень представления преобразует данные в формат, понятный приложениям. Здесь происходит кодирование (ASCII, Unicode), шифрование для защиты конфиденциальности, сжатие для экономии полосы пропускания. SSL/TLS протоколы, обеспечивающие безопасность HTTPS, работают на этом уровне.
Прикладной уровень — это интерфейс между сетью и пользовательскими приложениями. Здесь работают протоколы: HTTP/HTTPS для веб-браузинга, FTP для передачи файлов, SMTP для отправки электронной почты, DNS для преобразования доменных имён в IP-адреса, SSH для безопасного удалённого доступа.
Инкапсуляция данных в модели OSI
При отправке данных каждый уровень добавляет свой заголовок с управляющей информацией — это называется инкапсуляцией. Приложение передаёт данные транспортному уровню, который создаёт сегмент. Сетевой уровень добавляет IP-адреса, формируя пакет. Канальный уровень оборачивает пакет в кадр с MAC-адресами. Физический уровень преобразует кадр в поток битов для передачи по кабелю. На принимающей стороне происходит декапсуляция: каждый уровень снимает свой заголовок и передаёт данные выше.
Модель TCP/IP: практическая основа интернета
История модели TCP/IP
Модель TCP/IP родилась в конце 1970-х в рамках проекта ARPANET — предшественника современного интернета. Разработчики создали набор протоколов, который оказался проще и гибче теоретической модели OSI. К моменту публикации OSI TCP/IP уже работал в реальных сетях, имел открытые реализации и активное сообщество. Прагматичность победила академичность — сегодня весь интернет построен на TCP/IP.
Четыре уровня модели TCP/IP
Уровень сетевого интерфейса объединяет физический и канальный уровни OSI. Он отвечает за передачу данных в пределах локальной сети и не специфицирован жёстко — TCP/IP может работать поверх любой технологии: Ethernet, Wi-Fi, DSL, мобильных сетей. Гибкость подхода позволила TCP/IP адаптироваться к новым технологиям без изменения протоколов верхних уровней.
Уровень Интернета — сердце модели TCP/IP. Протокол IP маршрутизирует пакеты через глобальную сеть. Структура IP-пакета включает заголовок с адресами отправителя и получателя, временем жизни (TTL — счётчик, предотвращающий бесконечное блуждание пакетов), контрольной суммой. IPv4 использует 32-битные адреса, что даёт около 4 миллиардов уникальных адресов — этого уже недостаточно. IPv6 с 128-битными адресами решает проблему, предлагая практически неисчерпаемое адресное пространство. Технология NAT (Network Address Translation) позволяет множеству устройств в локальной сети использовать один внешний IP-адрес, смягчая дефицит адресов IPv4.
Транспортный уровень предоставляет два принципиально разных протокола. TCP устанавливает соединение через трёхстороннее рукопожание, разбивает данные на сегменты, нумерует их, отслеживает подтверждения и повторно отправляет потерянные сегменты. Механизм скользящего окна регулирует скорость передачи, предотвращая перегрузку. TCP идеален для передачи файлов, веб-страниц, электронной почты. UDP не устанавливает соединения, не гарантирует доставку и не контролирует порядок пакетов. Зато он быстрее. UDP используется для потокового видео, голосовых звонков, онлайн-игр — приложений реального времени, где задержка критичнее потери отдельных пакетов.
Прикладной уровень объединяет сеансовый, представительский и прикладной уровни OSI. HTTP/HTTPS обеспечивают работу веба: браузер отправляет HTTP-запрос на сервер, сервер возвращает HTML, CSS, JavaScript. DNS преобразует человекочитаемые имена (google.com) в IP-адреса. SMTP отправляет электронную почту между серверами, POP3 и IMAP позволяют клиентам получать письма. SSH предоставляет зашифрованный доступ к удалённым серверам.
Как данные передаются по сети

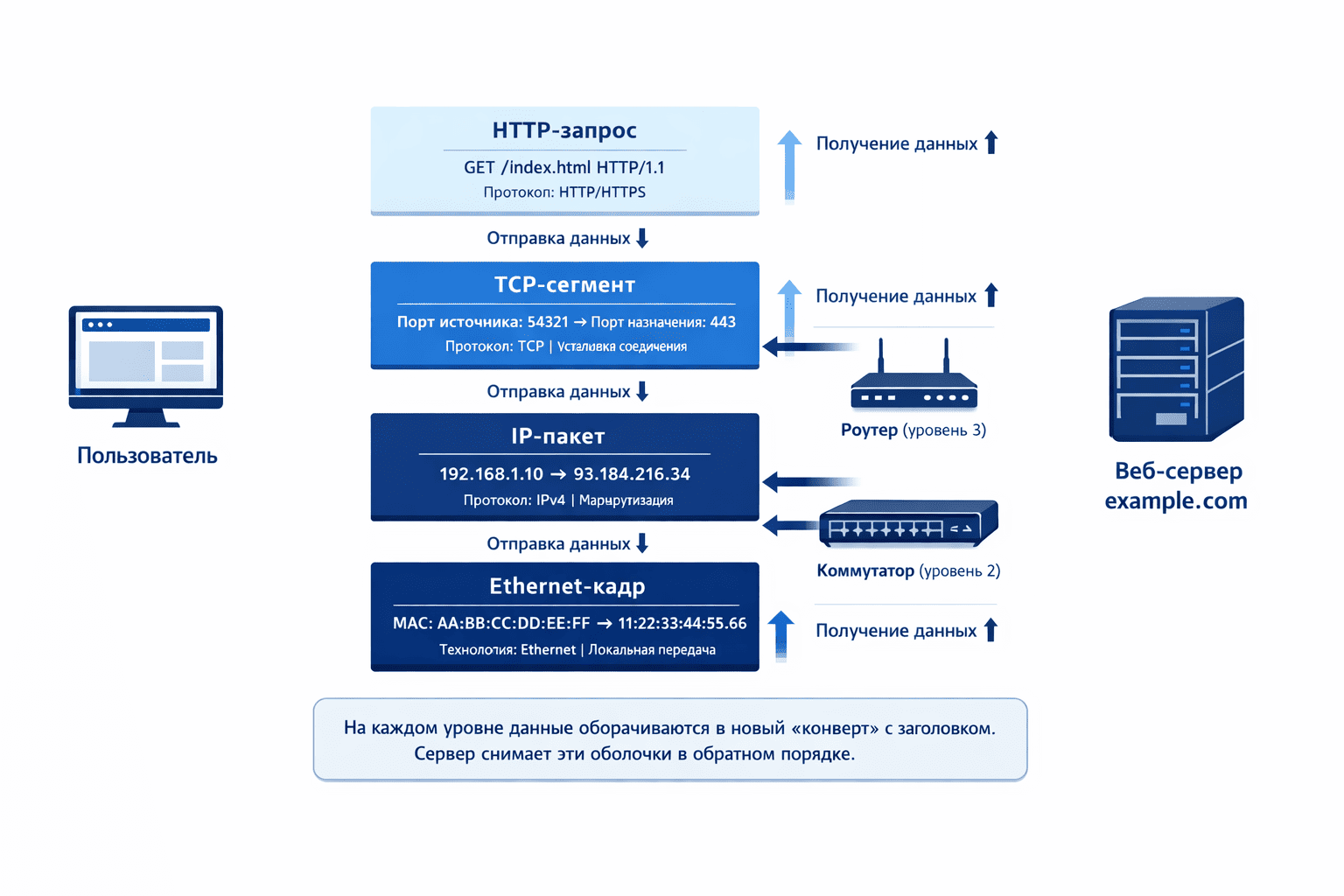

Когда вы открываете сайт example.com, браузер формирует HTTP-запрос. Транспортный уровень оборачивает запрос в TCP-сегмент с портами. Уровень Интернета создаёт IP-пакет с адресами. Уровень сетевого интерфейса формирует Ethernet-кадр. Данные уходят к роутеру, который читает IP-адрес назначения и пересылает пакет дальше. Пакет проходит через десятки промежуточных узлов. На сервере происходит декапсуляция: снимаются заголовки, TCP собирает сегменты, веб-сервер обрабатывает запрос и отправляет ответ обратно.
Сравнение моделей OSI и TCP/IP
Ключевые различия моделей
Модель OSI имеет семь уровней, TCP/IP — четыре. Уровень сетевого интерфейса TCP/IP объединяет физический и канальный OSI; уровень Интернета соответствует сетевому; транспортные уровни идентичны; прикладной уровень TCP/IP включает три верхних уровня OSI. OSI разрабатывалась комитетом как теоретический стандарт. TCP/IP создавался практиками для решения реальных задач и эволюционировал органически.
Теория против практики
OSI осталась учебной моделью — её используют для объяснения концепций, но не для построения сетей. TCP/IP управляет реальным интернетом: каждое устройство в сети использует IP, TCP или UDP. Причины победы TCP/IP: более простая структура, гибкость, открытые стандарты, бесплатные реализации, активное сообщество.
Применение сетевых моделей
OSI используется в образовании для концептуального понимания сетевых процессов. При диагностике часто ссылаются на уровни OSI: «проблема на уровне 3» означает проблему с маршрутизацией. TCP/IP применяется в практической работе: настройке оборудования, разработке сетевых приложений, администрировании. Профессионалы используют гибридный подход: мыслят в терминах OSI для анализа, но работают с протоколами TCP/IP.
Практические примеры использования протоколов
Открытие веб-страницы
Вы вводите адрес в браузере. Сначала DNS-запрос: браузер отправляет UDP-датаграмму на DNS-сервер с вопросом «какой IP у example.com?». DNS отвечает IP-адресом. Далее установление TCP-соединения через трёхстороннее рукопожание (SYN, SYN-ACK, ACK). Теперь HTTP-запрос: браузер отправляет GET /index.html. Сервер возвращает HTML-код страницы. Браузер парсит HTML, видит ссылки на CSS, JavaScript, изображения и запускает новые запросы для каждого ресурса. Все взаимодействия проходят через все уровни модели.
Видеозвонок и протокол UDP
Видеозвонки используют UDP вместо TCP. В реальном времени важнее скорость, чем надёжность. Если пакет с кадром видео потерялся, нет смысла его переотправлять — к моменту доставки он устареет. TCP пытался бы восстановить потерянный пакет, создавая задержки. Протоколы реального времени (RTP) работают поверх UDP, добавляя временные метки для синхронизации аудио и видео. При плохом соединении качество снижается автоматически, но звонок продолжается.
Диагностика сетевых проблем
Сайт не открывается — как найти причину? Проверяем уровни последовательно.
Физический: подключен ли кабель? Работает ли Wi-Fi?
Сетевой: команда ipconfig показывает конфигурацию. Пингуем шлюз: ping 192.168.1.1 — если ответа нет, проблема в локальной сети. Пингуем внешний адрес: ping 8.8.8.8. Команда traceroute показывает путь пакетов и помогает найти проблемный узел.
Транспортный: telnet example.com 80 проверяет доступность порта.
Прикладной: nslookup example.com показывает разрешение имени. Wireshark анализирует пакеты на всех уровнях. Пошаговый подход быстро локализует проблему.
Современные тренды в сетевых технологиях
Переход на IPv6
IPv4-адреса закончились в 2011 году. NAT позволяет десяткам устройств делить один адрес, но это временное решение с ограничениями. IPv6 предлагает 340 ундециллионов адресов — достаточно, чтобы каждое устройство получило уникальный адрес. IPv6 упрощает заголовок пакета, улучшает маршрутизацию, встраивает безопасность. Но миграция медленная: требуется обновление оборудования. Сегодня около 40% интернет-трафика идёт по IPv6.
Протоколы нового поколения
HTTP/3 использует QUIC — транспортный протокол поверх UDP, разработанный Google. QUIC интегрирует функции TCP (надёжность) и TLS (шифрование) на транспортном уровне, устраняя задержки установления соединения. QUIC устойчив к смене сети: при переключении с Wi-Fi на мобильный интернет соединение не разрывается. HTTP/3 быстрее загружает страницы, особенно при нестабильном соединении.
Программно-определяемые сети (SDN)
SDN отделяют управление сетью от передачи данных. Традиционно каждый роутер принимает решения самостоятельно. В SDN централизованный контроллер управляет всей сетью программно, динамически перенаправляя трафик. Это упрощает управление дата-центрами, позволяет автоматизировать настройку, ускоряет внедрение новых сервисов.
Безопасность на всех уровнях
Угрозы существуют на каждом уровне. Физический: прослушивание кабелей. Канальный: ARP-spoofing. Сетевой: DDoS-атаки, IP-spoofing. Транспортный: SYN-flood. Прикладной: SQL-инъекции, XSS, фишинг. Защита многоуровневая: VPN шифрует трафик, файрволы фильтруют пакеты, IDS/IPS обнаруживают аномалии, TLS защищает данные приложений. Архитектура Zero Trust предполагает проверку на каждом уровне.
Заключение
Сетевые модели OSI и TCP/IP — практический инструмент для понимания и работы с сетями. OSI с семью уровнями структурирует знания и помогает анализировать проблемы. TCP/IP с четырьмя уровнями управляет реальным интернетом.
Понимание этих моделей критично для IT-специалистов: системные администраторы диагностируют сбои, разработчики создают сетевые приложения, инженеры проектируют инфраструктуру, специалисты по безопасности защищают каждый уровень. Даже базовые знания помогут решать повседневные проблемы с интернетом.
Сетевые технологии продолжают развиваться: IPv6 заменяет IPv4, QUIC ускоряет веб, SDN революционизирует управление. Но фундаментальные принципы многоуровневой архитектуры остаются неизменными. Изучайте протоколы, экспериментируйте с инструментами диагностики — практика углубит понимание теории.
